製品案内
PRODUCTS
外 壁
KOIKEウォール
大型角波コイケサイディング

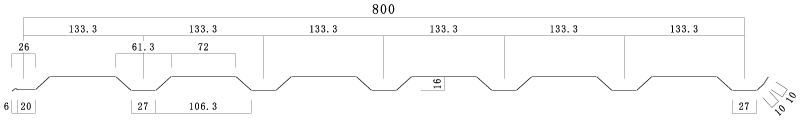

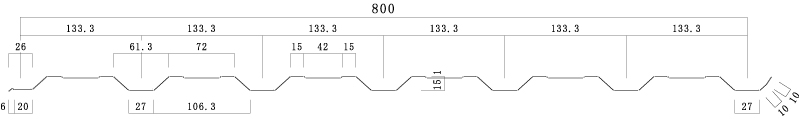

KW800 I型
KW800 I型
○防火壁認定
亜鉛鉄板0.27mm～0.8mm＋石膏ボード（上張り12.5mm＋下張り9.5mm）
○各種鋼鈑0.4mm～0.6mm ○最短寸法800mm
○防火壁認定番号 PC030NE-0017
☆オプションに断熱材との一体型が可能です。
亜鉛鉄板0.27mm～0.8mm＋石膏ボード（上張り12.5mm＋下張り9.5mm）
○各種鋼鈑0.4mm～0.6mm ○最短寸法800mm
○防火壁認定番号 PC030NE-0017
☆オプションに断熱材との一体型が可能です。
KW800 II型
○防火壁認定
亜鉛鉄板0.27mm～0.8mm＋石膏ボード（上張り12.5mm＋下張り9.5mm）
○各種鋼鈑0.4mm～0.6mm ○最短寸法650mm
○防火壁認定番号 PC030NE-0017
☆オプションに断熱材との一体型が可能です。
亜鉛鉄板0.27mm～0.8mm＋石膏ボード（上張り12.5mm＋下張り9.5mm）
○各種鋼鈑0.4mm～0.6mm ○最短寸法650mm
○防火壁認定番号 PC030NE-0017
☆オプションに断熱材との一体型が可能です。

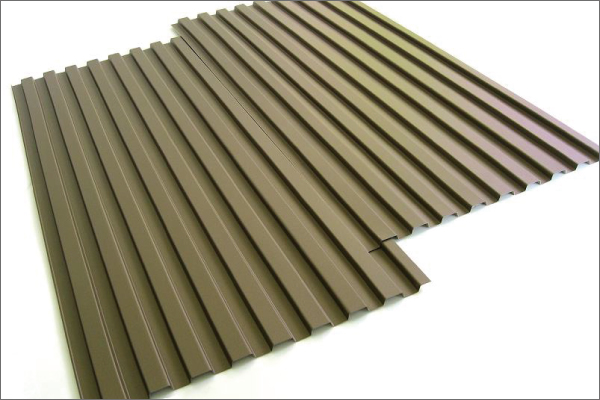

KOIKEウォール
半裁角波コイケサイディング
4行逆角波（リブ無し）

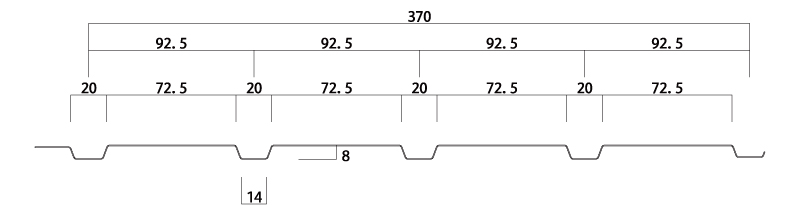

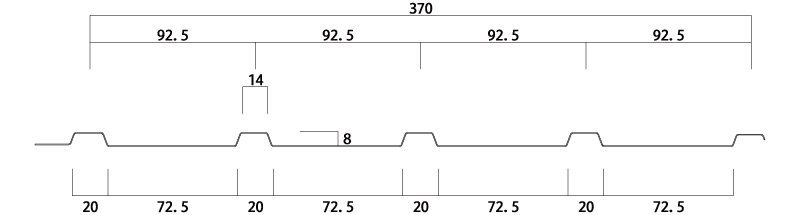

4行逆角波（リブ無し、有り）
○W370（各種鋼鈑0.27～0.4mm） ○NISC防火構造 PC030NE-0038
4行正角波（リブ無し、有り）
○W370（各種鋼鈑0.27～0.4mm） ○NISC防火構造 PC030NE-0038
3行逆角波（リブ無し、有り）
○W365（各種鋼鈑0.27～0.4mm） ○NISC防火構造 PC030NE-0038
3行正角波（リブ無し、有り）
○W365（各種鋼鈑0.27～0.4mm） ○NISC防火構造なし

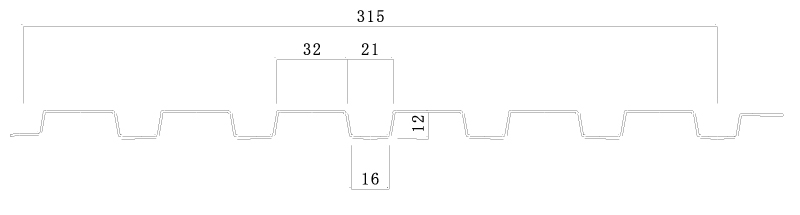

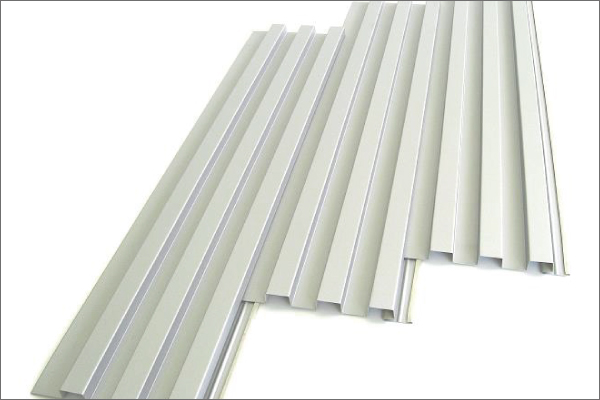

働き巾315の今までにない角波外壁材
Kウォール
○一体感と立体感が美しい外壁材です。
○釘打ち施工のため、施工効率に優れています。
○専用の鋏で切断できます。
○運搬時に重ねる事ができるため表面の傷が付きにくい。
○美観はK型スパンの様な深みのあるデザイン。
○釘打ち施工のため、施工効率に優れています。
○専用の鋏で切断できます。
○運搬時に重ねる事ができるため表面の傷が付きにくい。
○美観はK型スパンの様な深みのあるデザイン。
Kウォール

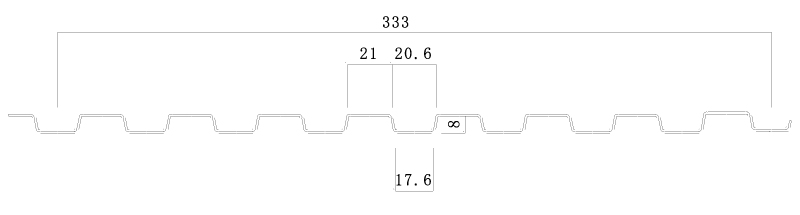

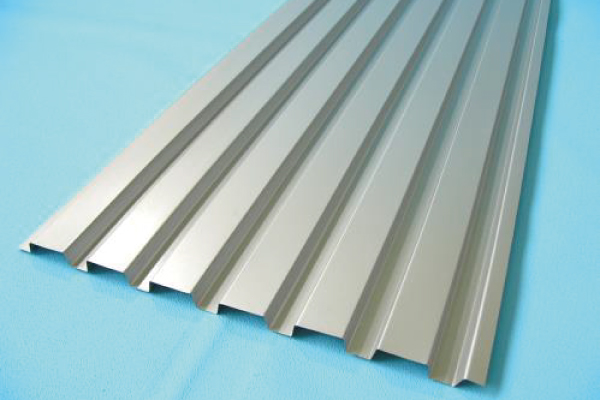

働き巾333の新時代角波外壁材
リブウォール
○独創的なデザインの演出に最適です。
○釘打ち施工のため、施工効率に優れています。
○専用の鋏で切断出来ます。
○運搬時に重ねる事ができるため表面の傷が付きにくい。
○美観はシャープな角の凹凸が美しく、新時代の角波です。
○釘打ち施工のため、施工効率に優れています。
○専用の鋏で切断出来ます。
○運搬時に重ねる事ができるため表面の傷が付きにくい。
○美観はシャープな角の凹凸が美しく、新時代の角波です。
リブウォール
NKスパン165
○働き165mm、NewKスパン従来のＫ型スパンよりも働き巾が+9mmを実現する事で材料費のコストダウンと配送時の摩擦傷の減少、並びに梱包のスリム化による配送コストの軽減を計る事も可能になりました。
○角スパンが現代的感覚によりマッチするスパンです。
○深みのある凹凸が高級感あふれる美しさを演出します。
○用途として、一般住宅、店舗、事務所、レストラン、官公庁の建物、大型物件、他。
○角スパンが現代的感覚によりマッチするスパンです。
○深みのある凹凸が高級感あふれる美しさを演出します。
○用途として、一般住宅、店舗、事務所、レストラン、官公庁の建物、大型物件、他。
リブウォール

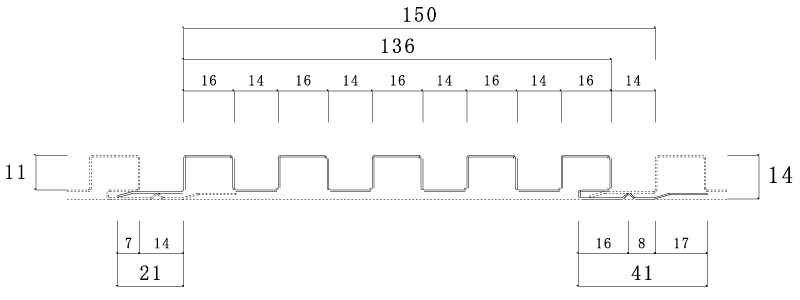

リブスパン150
○働き巾150mm、New角スパン登場、シャープですっきりした形状で、あらゆる建物にマッチします。
○シャープな凹凸が高級感あふれる美しさを演出します。
○新しい建築ニーズに対応し建物を優美に装います。
○用途として、一般住宅、店舗、事務所、レストラン、官公庁の建物、大型物件、他。
○シャープな凹凸が高級感あふれる美しさを演出します。
○新しい建築ニーズに対応し建物を優美に装います。
○用途として、一般住宅、店舗、事務所、レストラン、官公庁の建物、大型物件、他。
リブスパン150
屋 根
どんな街並みにも美しく映える、ロングカットデザイン。

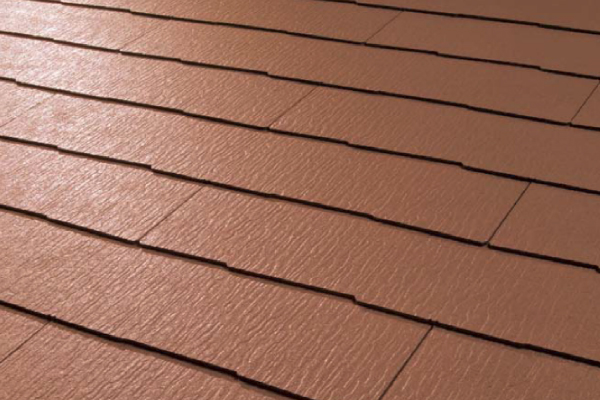

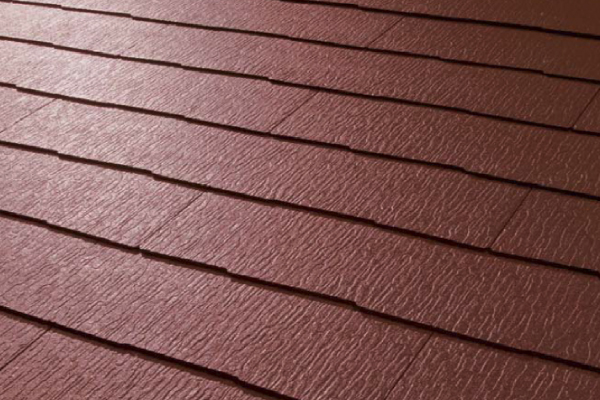

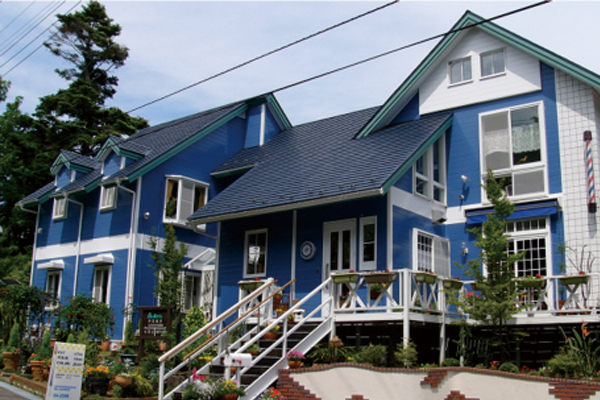

コロニアルクァッド（COLORBEST QUADクァッド・シリーズ）
定番の屋根材が新色の追加でラインナップ充実。外観デザインの幅がさらに広がります。
CC223AW メロウ・オレンジ
CC293AW ボルドー・レッド
| 本体規格 | ||||||
| 働き寸法 | 910mm×182mm | |||||
| 厚 さ | 5.2mm | |||||
| 1枚の重量 | 約3.4kg | |||||
| 葺きあがり3.3m²当たりの枚数 | 20枚 | |||||
| 葺きあがり3.3m²当たりの重量 | 約68kg | |||||
| 対応勾配 | 2.5寸以上 | |||||
| 適用地域 | 一般地域：○ | 積雪地域：○ | 多雪地域：× | |||
厚くて軽い。強くて美しい。屋根に望まれる基本機能、そのすべてを満たす新素材の瓦。

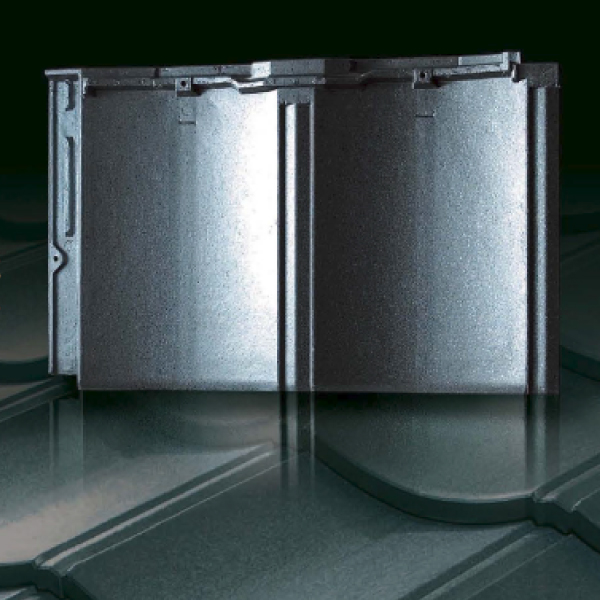

ROOGA
瓦としての重厚感を持ちながらも、その重量は一般的な陶器平板瓦に比べて1/2以下という軽さ。
しかも、それほどの軽量性を備えながらも、素材そのものが粘り強くて割れにくく、屋根材としての基本性能も水準以上。ROOGA。それは、軽さと強さという相反する特性を技術でひとつに融合した、ケイミュー独自の新素材による次世代性能の瓦です。
しかも、それほどの軽量性を備えながらも、素材そのものが粘り強くて割れにくく、屋根材としての基本性能も水準以上。ROOGA。それは、軽さと強さという相反する特性を技術でひとつに融合した、ケイミュー独自の新素材による次世代性能の瓦です。
ROOGA [雅]
ROOGA [雅]
屋根面の横方向には重厚感のある波打つラインを、縦方向にはシャープな直線ラインを持たせ、屋根全体に柔らかでモダンな印象を与えます。
| 本体規格 | ||||||
| 働き寸法 | 550mm×300mm | |||||
| 見かけ木口厚さ | 25mm | |||||
| 1枚の重量 | 約3.2kg | |||||
| 葺きあがり3.3m²当たりの枚数 | 20枚 | |||||
| 葺きあがり3.3m²当たりの重量 | 約64kg | |||||
| 対応勾配 | 切妻：3寸～10寸 寄棟：3寸～8寸 | |||||
| 適用地域 | 一般地域：○ | 積雪地域：○ | 多雪地域：× | |||

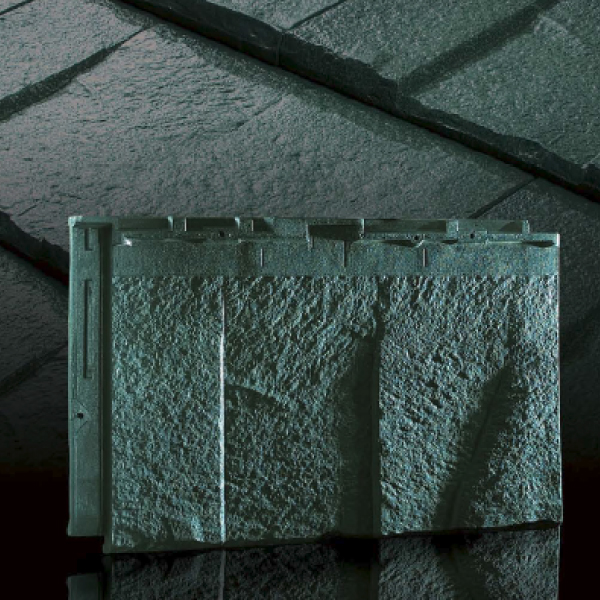

ROOGA [鉄平]
ROOGA [鉄平]
自然石の素材感や風合いを忠実に再現し、屋根面にさらなる重厚感・高級感を演出。
その圧倒的な存在感が住まいに邸宅感を与えます。
その圧倒的な存在感が住まいに邸宅感を与えます。
| 本体規格 | ||||||
| 働き寸法 | 550mm×300mm | |||||
| 見かけ木口厚さ | 30.5mm | |||||
| 1枚の重量 | 約3.4kg | |||||
| 葺きあがり3.3m²当たりの枚数 | 20枚 | |||||
| 葺きあがり3.3m²当たりの重量 | 約68kg | |||||
| 対応勾配 | 切妻：3寸～10寸 寄棟：3寸～8寸 | |||||
| 適用地域 | 一般地域：○ | 積雪地域：○ | 多雪地域：× | |||
どんな街並みにも美しく映える、ロングカットデザイン。
コイケルーフ折板
工場や倉庫などの屋根で最も利用されているKOIKE折板シリーズです。大型建造物の屋根から駐輪場のような小規模の屋根まで多様な建造物に対応します。

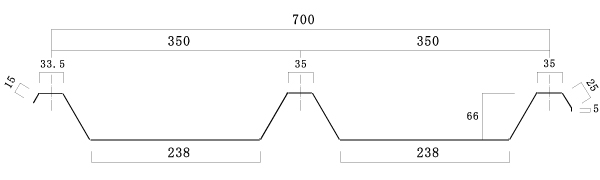

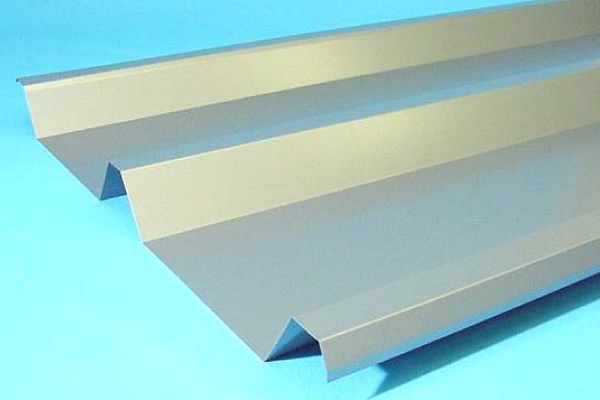

KR T66
○山高さが最も低い金属屋根折板製品です。
○住宅や駐輪場などに用途は様々です。
○リブ付もあります。
○住宅や駐輪場などに用途は様々です。
○リブ付もあります。
KR T66（ボルトタイプ）
屋根30分耐火FP030RF-0333（スーパーフェルトン等）
| 本体仕様 | ||||||
| 折 板 | H=66型／W700 R屋根100m以上（自然曲率半径） オプションにてリブ付きもあります。 |
|||||
| 最短寸法 | 1200mm | |||||
| 各種鋼板 | 0.5㎜～0.8㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||

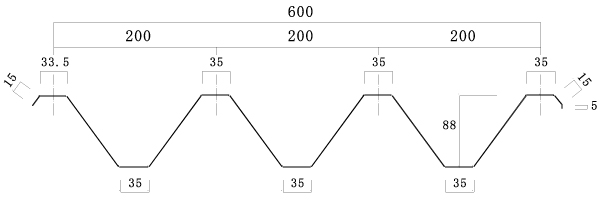

KR T88
○働き巾600mmで適用範囲が広く経済性にすぐれたボルトタイプです。
○十分な強度がありますので母屋間隔が大きくとれます。
○屋根は勿論、外壁にも使用できます。
○十分な強度がありますので母屋間隔が大きくとれます。
○屋根は勿論、外壁にも使用できます。
KR T88（ボルトタイプ）
屋根30分耐火FP030RF-9325（スーパーフェルトン等）：
屋根30分耐火FP030RF-9326（フネンエース等）
屋根30分耐火FP030RF-9326（フネンエース等）
| 本体仕様 | ||||||
| 折 板 | H=88型／W600 R屋根150m以上（自然曲率半径） （ラジアル加工対応品） |
|||||
| 最短寸法 | 1200mm | |||||
| 各種鋼板 | 0.5㎜～1.0㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||
KR T88
○働き巾500mm、山高150mm、長大スパンが可能な屋根です。
○中型～大型建造物に強度にすぐれたボルトタイプです。
○中型～大型建造物に強度にすぐれたボルトタイプです。

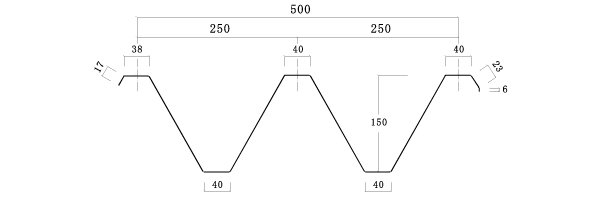

KR T150（ボルトタイプ）
屋根30分耐火FP030RF-9325（スーパーフェルトン等）：
屋根30分耐火FP030RF-9326（フネンエース等）
屋根30分耐火FP030RF-9326（フネンエース等）
| 本体仕様 | ||||||
| 折 板 | H=150型／W500 R屋根200m以上（自然曲率半径） （ラジアル加工対応品） |
|||||
| 最短寸法 | 1200mm | |||||
| 各種鋼板 | 0.5㎜～1.0㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||
どんな街並みにも美しく映える、ロングカットデザイン。
コイケルーフ丸ハゼ折板
工場や倉庫などの屋根で最も利用されているKOIKE折板シリーズです。大型建造物の屋根から駐輪場のような小規模の屋根まで多様な建造物に対応します。

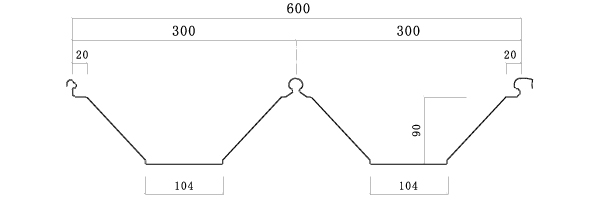

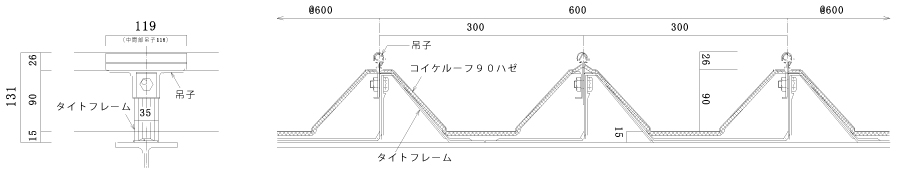

KR90ハゼ
○働き巾600mmのハゼセッパン、経済的で工期が短縮できます。
○山高90mmの中型ハゼセッパンです。
○山高90mmの中型ハゼセッパンです。
KR90ハゼ（ボルトレスハゼ式）
屋根30分耐火FP030RF-0419（ガラス繊維等）
| 本体仕様 | ||||||
| 折 板 | H=90型／W600 R屋根150m以上（自然曲率半径） オプションにてリブ付きもあります。 |
|||||
| 最短寸法 | 1000mm | |||||
| 各種鋼板 | 0.6㎜～0.8㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||

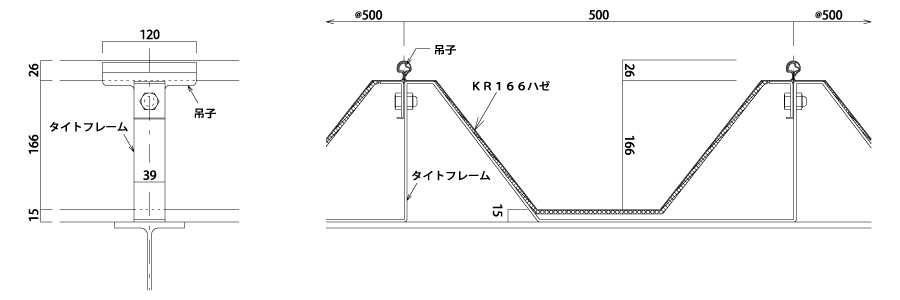

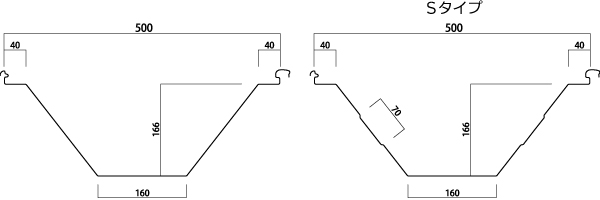

KR166ハゼ
○働き巾500mmのハゼセッパン施工性、耐久性にすぐれた屋根です。
○工場、倉庫、体育館等の中型から大型の建造物に適しています。
○工場、倉庫、体育館等の中型から大型の建造物に適しています。
KR166ハゼ（ボルトレスハゼ式）
屋根30分耐火FP030RF-9325（スーパーフェルトン等）：
屋根30分耐火FP030RF-9326（フネンエース等）
屋根30分耐火FP030RF-9326（フネンエース等）
| 本体仕様 | ||||||
| 折 板 | H=166型／W600 R屋根150m以上（自然曲率半径） （ラジアル加工対応品） |
|||||
| 最短寸法 | 1200mm | |||||
| 各種鋼板 | 0.6㎜～1.0㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||
どんな街並みにも美しく映える、ロングカットデザイン。
コイケルーフ角ハゼ折板
工場や倉庫などの屋根で最も利用されているKOIKE折板シリーズです。大型建造物の屋根から駐輪場のような小規模の屋根まで多様な建造物に対応します。
KR90ハゼ
○働き巾333mmのハゼセッパン、水密性、経済性に優れています。
○ハゼ折板の中では山高さが最も高く、抜群の強度で母屋間隔を広くとれる経済的な屋根です。
○ハゼ折板の中では山高さが最も高く、抜群の強度で母屋間隔を広くとれる経済的な屋根です。

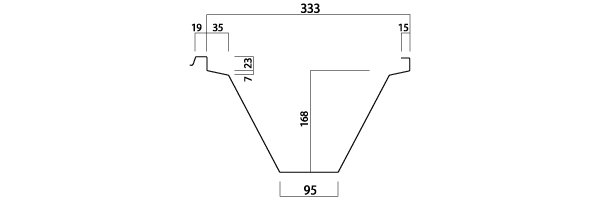

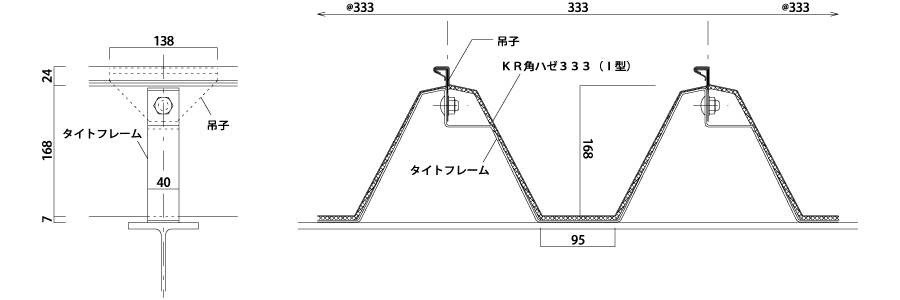

KR角ハゼI型333（ボルトレスハゼ式）
屋根30分耐火FP030RF-9325（スーパーフェルトン等）：
屋根30分耐火FP030RF-9326（フネンエース等）
屋根30分耐火FP030RF-9326（フネンエース等）
| 本体仕様 | ||||||
| 折 板 | 角ハゼV2型／W500 R屋根300m以上（自然曲率半径） |
|||||
| 最短寸法 | 1200mm | |||||
| 各種鋼板 | 0.8㎜～1.2㎜ | |||||
| 使用板幅 | 914mm | |||||
| 勾 配 | 3／100以上 | |||||

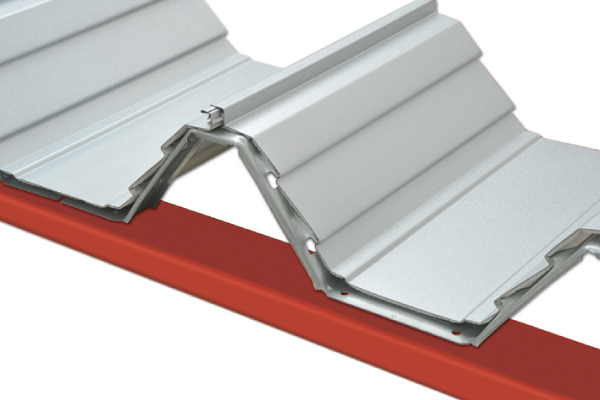

面倒な吊子止めが不要、ハゼ折板と高強度ダブル嵌合を一体化した画期的な折板

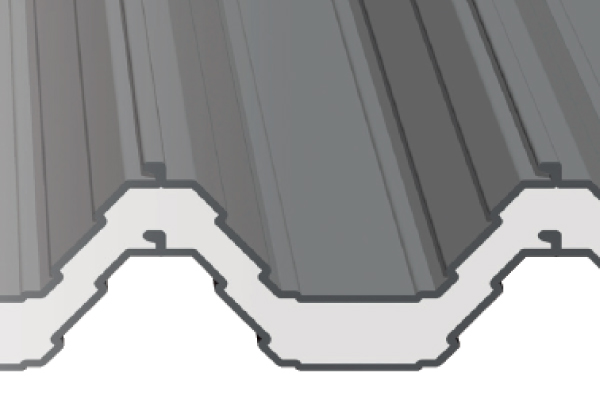

ニスクルーフ®L145
ニスクルーフ®L145
○高効率
吊子レスで施工性アップ、高強度で経済性アップ！
○意匠性
シャープで美しい屋根デザイン
吊子レスで施工性アップ、高強度で経済性アップ！
○意匠性
シャープで美しい屋根デザイン
屋根30分耐火構造認定
認定番号 FP030RF-0634（無機質高充填フォームプラスチック4mm）
○母屋間隔／4m以下
認定番号 FP030RF0635（ガラス繊維系無機質断熱材5mm）
○母屋間隔／4.6m以下
認定番号 FP030RF-0634（無機質高充填フォームプラスチック4mm）
○母屋間隔／4m以下
認定番号 FP030RF0635（ガラス繊維系無機質断熱材5mm）
○母屋間隔／4.6m以下
| 本体仕様 | ||||||
| 板 厚 | 0.8mm | |||||
| 原板幅 | 762mm | |||||
| 働き幅 | 500mm | |||||
| m²当り必要なm数 | 2m | |||||
| 勾 配 | 3／100以上 | |||||
面倒な吊子止めが不要、ハゼ折板と高強度ダブル嵌合を一体化した画期的な折板

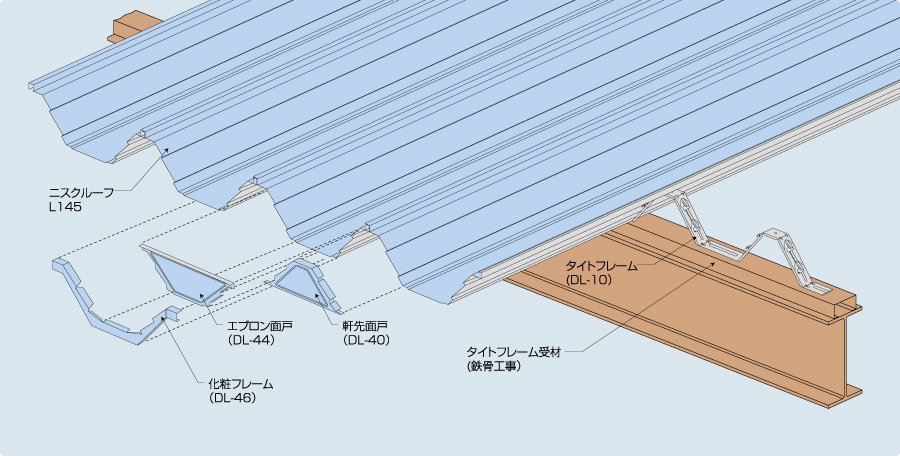

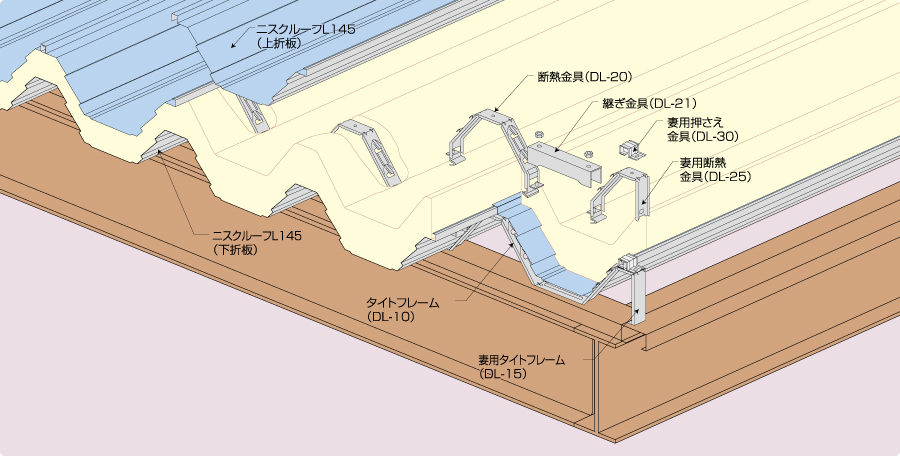

ニスクルーフ®L145 二重折板工法
ニスクルーフ®L145 二重折板工法
○高効率
吊子レスで施工性アップ、高強度で経済性アップ！
○意匠性
シャープで美しい屋根デザイン
吊子レスで施工性アップ、高強度で経済性アップ！
○意匠性
シャープで美しい屋根デザイン
屋根30分耐火構造認定
認定番号 FP030RF-0684（グラスウール10kg／m³ 100mm以上）
○上折板0.8mm以上／下葺き0.6mm以上
○母屋間隔／5m以下
断熱性：熱貫流率0.64W／m²K（グラスウール10kg／m³100mm）
認定番号 FP030RF-0684（グラスウール10kg／m³ 100mm以上）
○上折板0.8mm以上／下葺き0.6mm以上
○母屋間隔／5m以下
断熱性：熱貫流率0.64W／m²K（グラスウール10kg／m³100mm）
| 本体仕様 | ||||||
| 上折板 | 0.8mm | |||||
| 下折板 | 0.6～0.8mm | |||||
| 断熱材 | グラスウール10kg／m³ 100mm | |||||

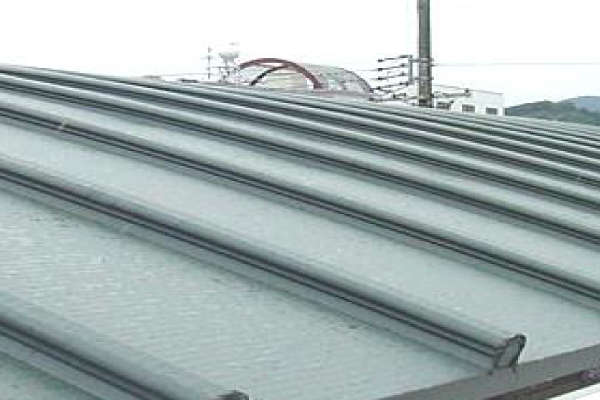

嵌合瓦棒430
日本の美しい屋根シリーズ
嵌合式縦葺屋根
W430（丸桟・角桟タイプ）
ポリフォーム4mm裏貼はオプション（本体のみ）
R屋根6mまで可能（板厚0.6mm・0.5mm）角桟のみ
R屋根10mまで可能（板厚0.4mm）R＝さざ波模様
ポリフォーム4mm裏貼はオプション（本体のみ）
R屋根6mまで可能（板厚0.6mm・0.5mm）角桟のみ
R屋根10mまで可能（板厚0.4mm）R＝さざ波模様
| 本体仕様 | ||||||
| 最短寸法 | 800mm | |||||
| 勾 配 | 5／100以上 | |||||
| 原板名 | 板厚mm | |||||
| ガルバリウム鋼板 | 0.4～0.6mm | |||||
| カラーGL鋼板 | 0.4～0.6mm | |||||
| フッ素樹脂塗装鋼板 | 0.4～0.6mm | |||||
| カラーアルミ | 0.5～0.8mm | |||||
| ステンレス鋼板 | 0.4～0.6mm | |||||

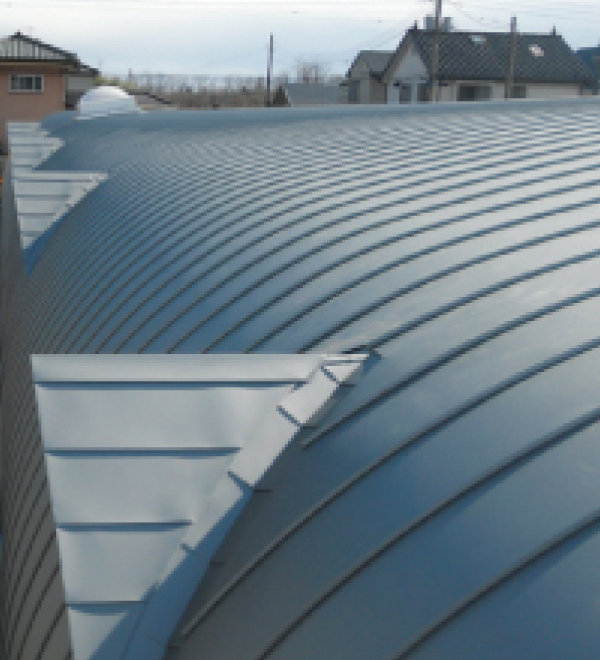

アーチルーフ
日本の美しい屋根シリーズ

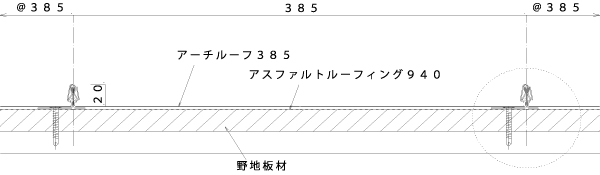

アーチルーフ
W385
R屋根1.5mまで可能（表面フラット仕上）
テーパー成型可能 ウェーブ屋根にも対応
R屋根1.5mまで可能（表面フラット仕上）
テーパー成型可能 ウェーブ屋根にも対応
| 本体仕様 | ||||||
| 最短寸法 | 800mm | |||||
| 勾 配 | 5／100以上 | |||||
| 原板名 | 板厚mm | |||||
| ガルバリウム鋼板 | 0.5～0.6mm | |||||
| カラーGL鋼板 | 0.5～0.6mm | |||||
| フッ素樹脂塗装鋼板 | 0.5～0.6mm | |||||
| カラーアルミ | 0.5～0.8mm | |||||
| ステンレス鋼板 | 0.4～0.6mm | |||||
立体333（23型）
日本の美しい屋根シリーズ
立体333（23型）
R屋根3mまで可能（表面：サザ波仕上）
形状：タテリブ仕上げ・さざなみ仕上げ テーパー成型可能（最小103mm）
軒先18mm・水上25mmの切込み可能
形状：タテリブ仕上げ・さざなみ仕上げ テーパー成型可能（最小103mm）
軒先18mm・水上25mmの切込み可能
| 本体仕様 | ||||||
| 最短寸法 | 750mm | |||||
| 勾 配 | 5／100以上 防水仕様可能 | |||||
| 原板名 | 板厚mm | |||||
| ガルバリウム鋼板 | 0.4～0.6mm | |||||
| カラーGL鋼板 | 0.4～0.6mm | |||||
| フッ素樹脂塗装鋼板 | 0.4～0.6mm | |||||
| カラーアルミ | 0.5～0.8mm | |||||
| ステンレス鋼板 | 0.4～0.5mm | |||||
DKライン330
日本の美しい屋根シリーズ
DKライン330
W330 防水テープ付／吊子一体型
シーム溶接相当品
R屋根5mまで可能（0.4mm以下）※0.6mmでRの場合はお問い合わせ下さい。
R屋根さざ波模様 テーパー成型可能
シーム溶接相当品
R屋根5mまで可能（0.4mm以下）※0.6mmでRの場合はお問い合わせ下さい。
R屋根さざ波模様 テーパー成型可能
| 本体仕様 | ||||||
| 最短寸法 | 1000mm | |||||
| 勾 配 | 5／100以上 | |||||
アポロルーフ（継手カバータイプ）
日本の美しい屋根シリーズ
アポロルーフ（継手カバータイプ）
W202 さざ波付け可能／吊子一体式
| 本体仕様 | ||||||
| 最短寸法 | 700mm | |||||
| 勾 配 | 25／100以上 | |||||
| 原板名 | 板厚mm | |||||
| ガルバリウム鋼板 | 0.35～0.4mm | |||||
| カラーGL鋼板 | 0.35～0.4mm | |||||
| フッ素樹脂塗装鋼板 | 0.35～0.4mm | |||||
| カラーアルミ | 0.4～0.5mm | |||||
| ステンレス鋼板 | 0.3～0.4mm | |||||
| 銅板 | 0.35～0.5mm | |||||
日本の美しい屋根シリーズ

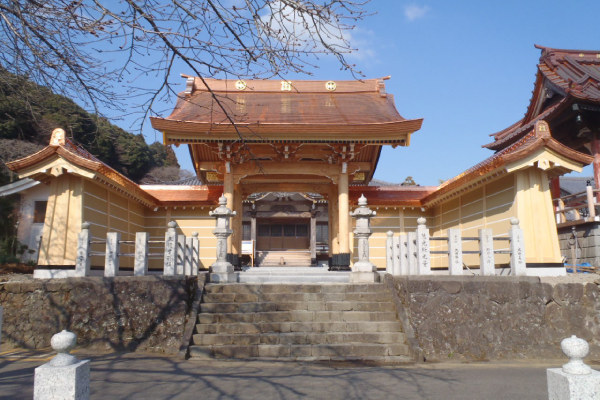

一文字葺
銅ロイヤル一文字葺（本ハゼ工法式）
銅ロイヤル一文字葺（本ハゼ工法式）
吊子式工法 W120・W140・W160・W180・W200・W240
各種鋼鈑ロイヤル一文字葺（本ハゼ工法式）
吊子式工法 W120・W140・W160・W180・W200・W240
| 本体仕様 | ||||||
| 勾 配 | 30／100以上 | |||||
| 原板名 | 板厚mm | |||||
| 鋼板系 | 0.35～0.4mm | |||||
| カラーアルミ系 | 0.4～0.5mm | |||||
| ステンレス系 | 0.3～0.4mm | |||||
| 銅板 | 0.35～0.5mm | |||||
ロイヤルライン（アヤメ横葺屋根工法）
ロイヤルライン（アヤメ横葺屋根工法）
ジョイント裏板は一体成型
☆オプションでポリエチレンフォーム4mmの裏張りが施せます。
各種鋼板、銅板、カラーステンレス、0.3～0.4mm
☆オプションでポリエチレンフォーム4mmの裏張りが施せます。
各種鋼板、銅板、カラーステンレス、0.3～0.4mm
| 本体仕様 | ||||||
| 長 さ | 3.750mm | 1.875mm | ||||
| 働き巾 | 182mm | 190mm | 220mm | 182mm | 190mm | 220mm |
| 使用原板巾 | 295mm | 303mm | 333mm | 295mm | 303mm | 333mm |
| 有効面積／枚 | 0.682m² | 0.712m² | 0.825m² | 0.341m² | 0.356m² | 0.412m² |
| ピッチ×コマ数 | 625mm×6 | 625mm×3 | ||||
| 表面形状 | 625mm×6 | |||||
| 屋根勾配 | 625mm×6 | |||||

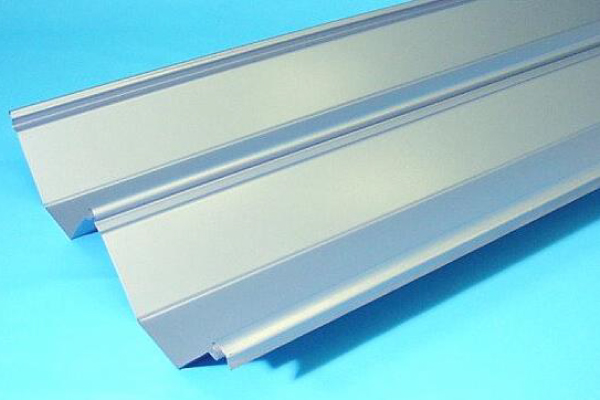

スーパールーフ66

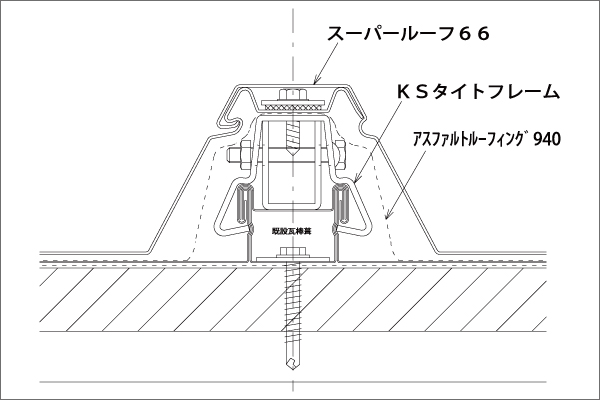

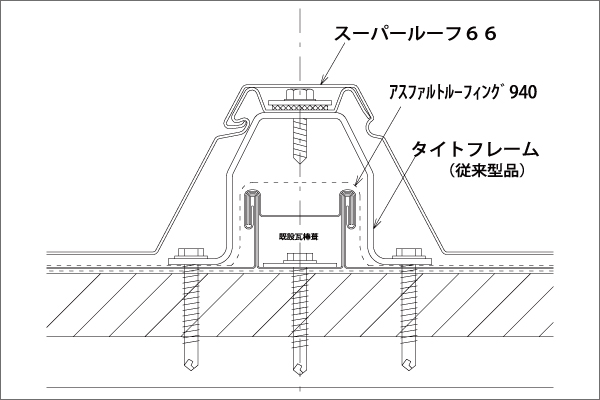

タイトフレーム改修工法
特殊キャッチ改修工法
日本の美しい屋根シリーズ

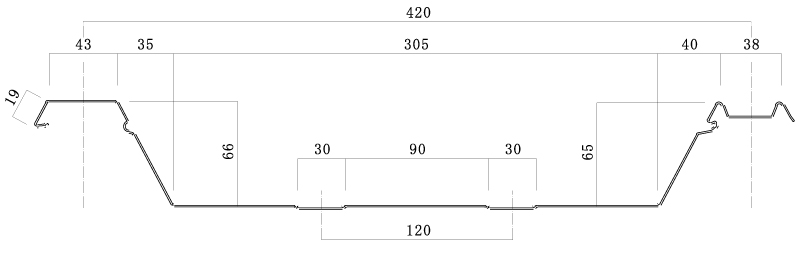

改修用屋根 スーパールーフ66
棒屋根の改修等・新設にも可能（ラジアル加工対応品）
○本体断面形状 最短寸法：2000mm
○本体断面形状 最短寸法：2000mm
| 本体仕様 | ||||||
| 働き巾 | 420mm | |||||
| 使用原板巾 | 610mm | |||||
| 自然曲げ半径 | 150m以上 | |||||
| アーチ加工 | 15m以上 | |||||
| 勾 配 | 3／100以上 | |||||
| m²当り必要m数 | 2.38m | |||||
| 原板名 | 板厚mm | |||||
| ガルバリウム鋼板 | 0.4～0.8mm | |||||
| カラーGL鋼板 | 0.4～0.8mm | |||||
| フッ素樹脂塗装鋼板 | 0.4～0.8mm | |||||
| カラーアルミ | 0.4～0.6mm | |||||
| ステンレス鋼板 | 0.5～0.8mm | |||||
※働き巾変更可能：直のみ最小355mm～最大455mmまで、アーチ加工は働き420mmのみ
スーパールーフ66
老朽化したストレート屋根を美しく、スピーディーに仕上がります。

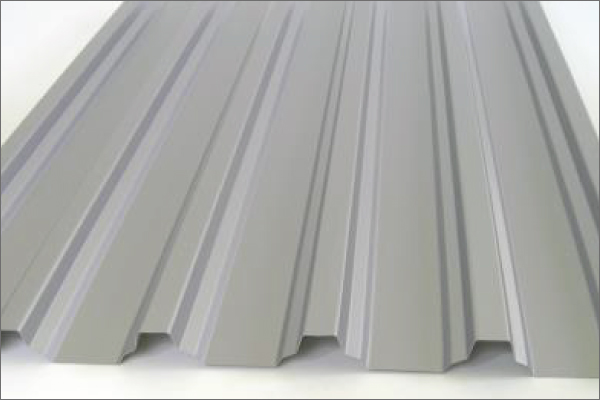

KRカバールーフ エコなみ
ストレート大波屋根改修（ラジアル加工対応品）
○既設大波スレートをはがさず、直接重ね葺きができます。
○工場、倉庫、体育館、事務所等の操業、営業を中断することなく工事が可能。
○既設大波スレートをはがさず、直接重ね葺きができます。
○工場、倉庫、体育館、事務所等の操業、営業を中断することなく工事が可能。
| 本体仕様 | ||||||
| 使用原板厚 | 0.4mm～0.6mm | |||||
| 使用原板巾 | 914mm | |||||
| 働き巾 | 650mm | |||||
| m²当り必要m数 | 1.54m | |||||
| 断熱材 | ポリエチレンフォーム4mm裏切り（オプション） | |||||

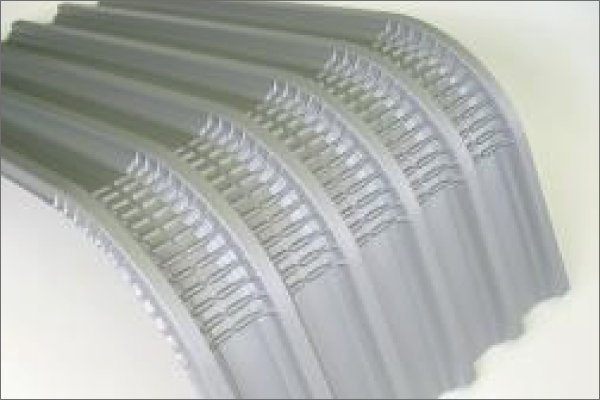

| 軒先ラジアル加工 | 最小曲げ半径 230mm | |||||
| 板厚mm | GLベース（AZ150） | |||||
| kg／m | kg／m² | |||||
| 0.4mm | 3.05 | 4.69 | ||||
| 0.5mm | 3.77 | 5.80 | ||||
| 0.6mm | 4.49 | 6.91 | ||||
※働き巾変更可能：直のみ最小355mm～最大455mmまで、アーチ加工は働き420mmのみ

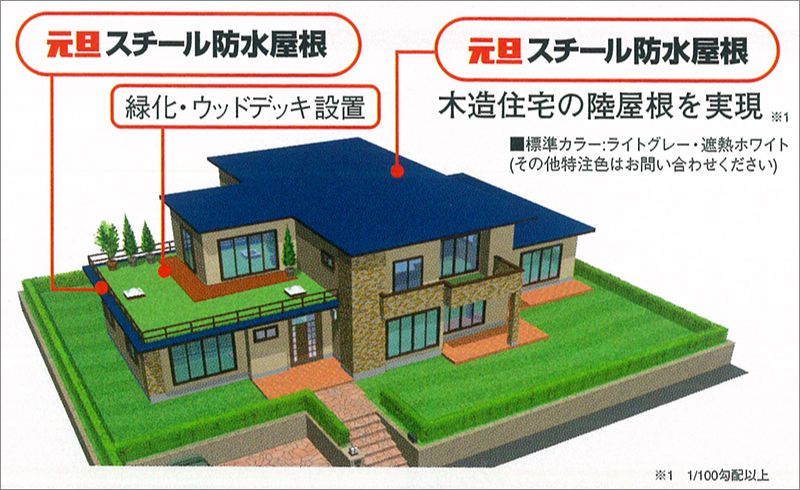

住宅から大型建築まで…陸屋根【1/100勾配以上】を可能に。

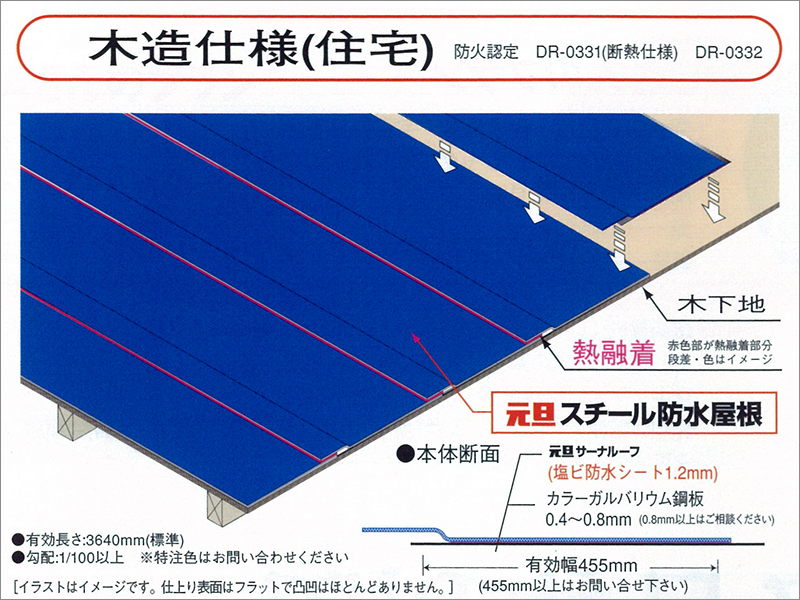

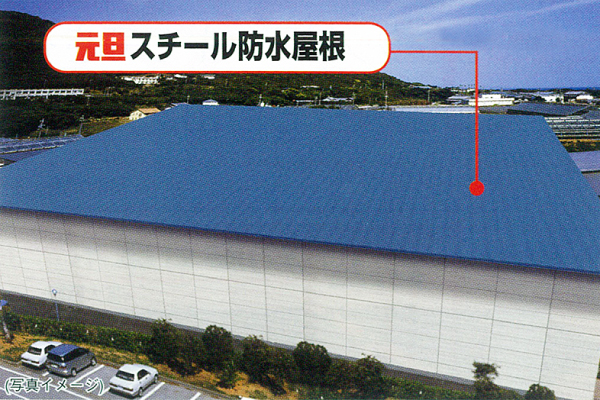

元旦スチール防水屋根
木下地に直接施工できる。カラーガルバリウム鋼板（板厚：0.4mm～0.8mm）
十塩ビ防水シート（1.2mm）一体型屋根。曲げ加工が楽で、曲面形状にも対応。
十塩ビ防水シート（1.2mm）一体型屋根。曲げ加工が楽で、曲面形状にも対応。
| 元旦スチール防水屋根 本体標準仕様 | |||
| 元旦サーナルーフ | 塩ビ防水シート1.2mm | ||
| カラーガルバリウム銅板 | 0.4mm～0.8mm | ||
| 有効幅 | 455mm | ||
| 有効長さ | 3640mm（標準） | ||
| 勾 配 | 1／100以上 | ||
元旦サーナルーフ シート防水工法

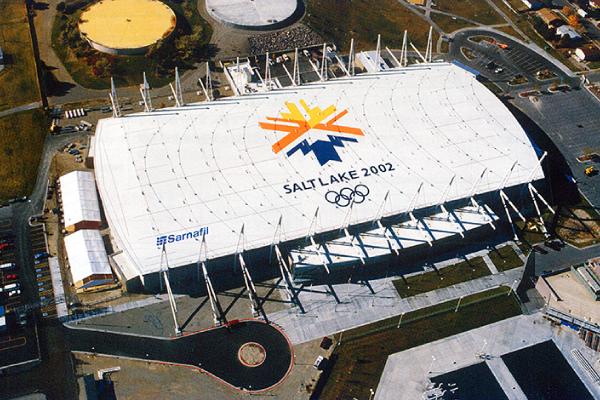

北極圏から赤道直下の国々で実証された、高い性能の防水シート
元旦サーナルーフは、独自のコーティング製法により、加工時の残留歪みがなく、熱収縮がほとんど発生しません。この優れた寸法安定性により、長時間使用してもコーナー部などが収縮しません。

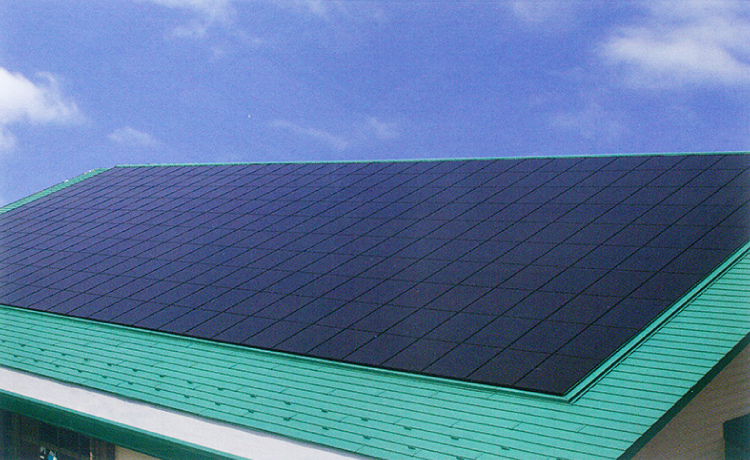

太陽光発電システム

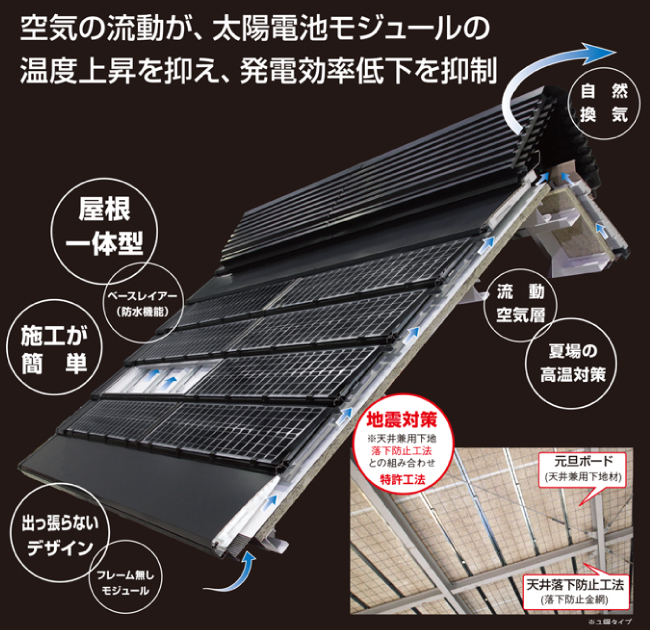

流動空気が機能をつくる屋根一体型ソーラー
Sun・Both ノンシャドウ（横葺きタイプ）
機能とデザイン性の融合
○屋根30分耐火
○災害時等でモジュールが破損した際には防水層の役割を果たす
○リフレクター（反射板）機能により裏面でも約20％発電
○屋根30分耐火
○災害時等でモジュールが破損した際には防水層の役割を果たす
○リフレクター（反射板）機能により裏面でも約20％発電
| 本体規格 | |||
| モジュール種類 | 単結晶（両面） | ||
| 割付寸法 | 375mm×1820mm | ||
| モジュール特性 | 公称最大出力 | 78.0W（表面） | |
| 公称最大出力動作電圧 | 18.94V（表面） | ||
| 公称最大出力動作電流 | 4.12A（表面） | ||
| 公称開放電圧 | 22.97V（表面） | ||
| 公称短絡電流 | 4.40A（表面） | ||
| m²あたりのW数 | 114.2W（表面） | ||
| 一枚（有効）あたりの面積 | 0.68m² | ||
| バックシートの色 | 透明 | ||
| 最低勾配 | 25／100 | ||
屋根技術が活きる、機能するソーラー！

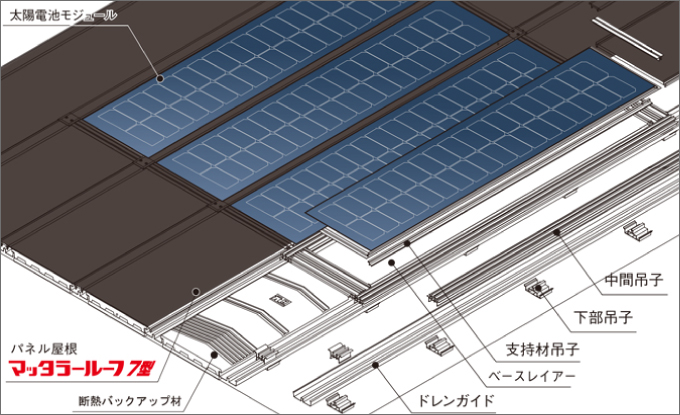

Sun・Both マッタラーソーラールーフIII
機能とデザイン性の融合
○屋根30分耐火
○災害時等でモジュールが破損した際には防水層の役割を果たす
○リフレクター（反射板）機能により裏面でも約20％発電
○屋根30分耐火
○災害時等でモジュールが破損した際には防水層の役割を果たす
○リフレクター（反射板）機能により裏面でも約20％発電

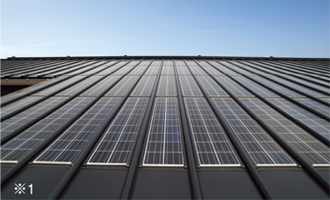

※1 旧型モジュール使用
| 本体規格 | |||
| モジュール種類 | 単結晶（両面） | ||
| 割付寸法 | 455mm×1820mm | ||
| モジュール特性 | 公称最大出力 | 78.0W（表面） | |
| 公称最大出力動作電圧 | 18.94V（表面） | ||
| 公称最大出力動作電流 | 4.12A（表面） | ||
| 公称開放電圧 | 22.97V（表面） | ||
| 公称短絡電流 | 4.40A（表面） | ||
| m²あたりのW数 | 94.1W（表面） | ||
| 一枚（有効）あたりの面積 | 0.82m² | ||
| バックシートの色 | 透明 | ||
| 最低勾配 | 5／100 | ||
防水機能を高めた屋根材型ソーラー発電
Sun・Both サンパステム®TR
各種屋根の上に防水機能を有する縦桟を取付け、その上にソーラー屋根を後載せ設置！
○般の各種金属屋根（段葺き、瓦棒、折板）、波形スレート屋根、平板スレート屋根、瓦屋根なんどに対応。
○般の各種金属屋根（段葺き、瓦棒、折板）、波形スレート屋根、平板スレート屋根、瓦屋根なんどに対応。

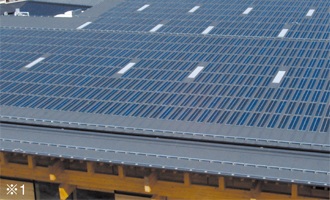

※1 旧型モジュール使用
| サンパステム製品体系 | |||
| 製品名 | 使用屋根 | 区 分 | |
| 元旦 屋根 |
サンパステムNR（横葺き） | 元旦スプリングルーフ-850 | 新築・改修 |
| サンパステムNB（鉄骨造等） | 屋根不要 | 新築・改修 | |
| サンパステムGR（横葺き） | 元旦スプリングルーフ-850、 800、他 |
後載せ | |
| サンパステムMA（パネル葺き） | マッタラールーフ7型 | 新築・改修・後載せ | |
| サンパステムTR（立体トラス） | テクノトラス | 新築 | |
| 製品名 | 既存屋根 | 区 分 | |
| 一般 屋根 |
サンパステムY | 金属段葺き（横葺き）屋根 | 後載せ |
| サンパステムT | 瓦棒葺き屋根 | 後載せ | |
| サンパステムH | ハゼ締式折板屋根 | 後載せ | |
| サンパステムK | 重ね式折板屋根 | 後載せ | |
| サンパステムS | 平板スレート屋根 | 後載せ | |
| サンパステムN | 波形スレート屋根 | 後載せ | |
| サンパステムB | 平瓦 | 後載せ | |
| サンパステムW | 和瓦 | 後載せ | |
| サンパステムR | 立平葺き屋根 | 後載せ | |
安全第一・雪止め兼用 空気流動が発電低下を抑制

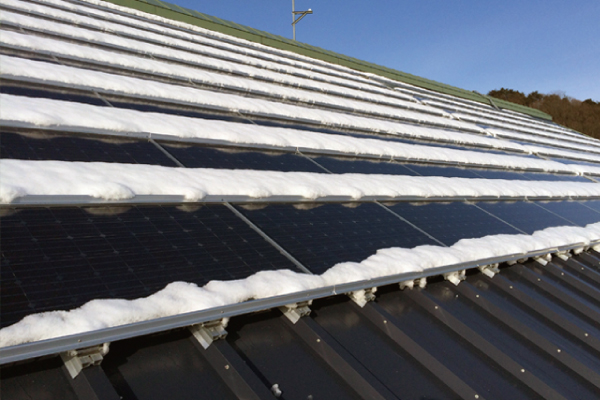

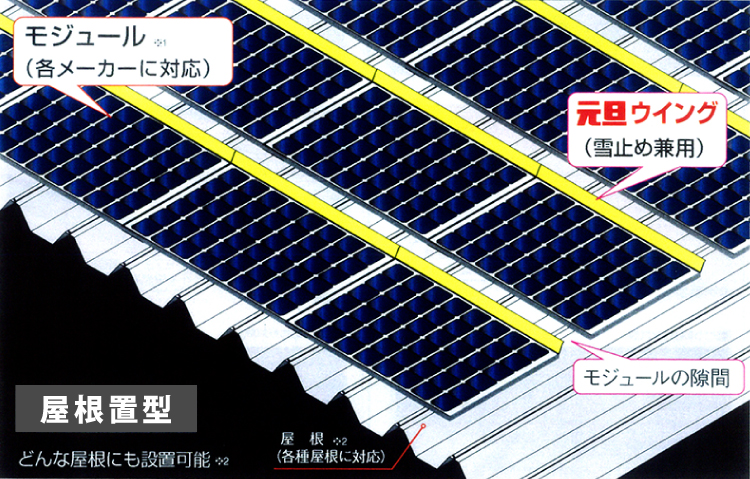

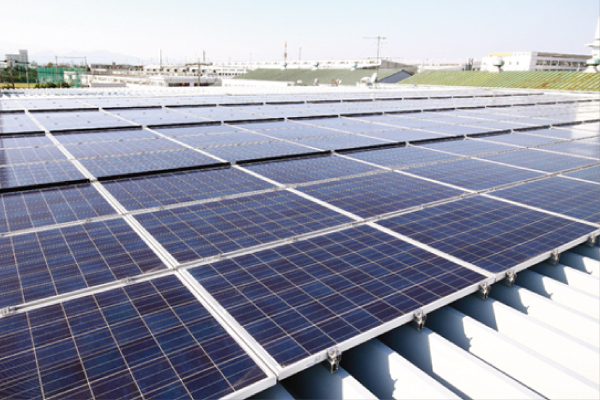

ソーラー空気流動システム 元旦ウィング
○モジュール間に隙間を設けて、元旦ウイングを設置する新しい屋根置き型ソーラー工法
○雪止め機能で、落雪による事故を防ぎ安全性が向上※1
○換気機能によりモジュール裏面の高温空気を外部に排出、モジュールの温度上昇による発電低下を抑制※2
○各種屋根・モジュールに対応※3
○雪止め機能で、落雪による事故を防ぎ安全性が向上※1
○換気機能によりモジュール裏面の高温空気を外部に排出、モジュールの温度上昇による発電低下を抑制※2
○各種屋根・モジュールに対応※3
ソーラー空気流動システム 元旦ウィング
| 本体規格 | |||
| モジュール種類 | 単結晶（両面） | ||
| 割付寸法 | 455mm×1820mm | ||
| モジュール特性 | 公称最大出力 | 78.0W（表面） | |
| 公称最大出力動作電圧 | 18.94V（表面） | ||
| 公称最大出力動作電流 | 4.12A（表面） | ||
| 公称開放電圧 | 22.97V（表面） | ||
| 公称短絡電流 | 4.40A（表面） | ||
| m²あたりのW数 | 94.1W（表面） | ||
| 一枚（有効）あたりの面積 | 0.82m² | ||
| バックシートの色 | 透明 | ||
| 最低勾配 | 5／100 | ||
※1 積雪30cmまで対応。
※2 試験状況 試験場所：山梨県北杜市白州町、試験日：平成24年10月16日、天気：晴れ、
最高気温：20.9℃、平均気温：18.9℃、最大風速：6.7m/sec、平均風速：2.1m/sec（社内試験）
※3 各電池メーカーのモジュールに対応可能。（詳細はお問い合わせください）
※2 試験状況 試験場所：山梨県北杜市白州町、試験日：平成24年10月16日、天気：晴れ、
最高気温：20.9℃、平均気温：18.9℃、最大風速：6.7m/sec、平均風速：2.1m/sec（社内試験）
※3 各電池メーカーのモジュールに対応可能。（詳細はお問い合わせください）
アスファルト系防錆・防食塗料
防錆塗料
アルマネーション
○長期間、防食性能を維持します。
○厚膜塗装で長期間、柔軟性を維持します。
○熱を反射し室内温度を下げる効果があります。
○寒暖差にも、ひび割れ・ハクリがありません。
○屋根保全対策として大変経済的です。
○厚膜塗装で長期間、柔軟性を維持します。
○熱を反射し室内温度を下げる効果があります。
○寒暖差にも、ひび割れ・ハクリがありません。
○屋根保全対策として大変経済的です。

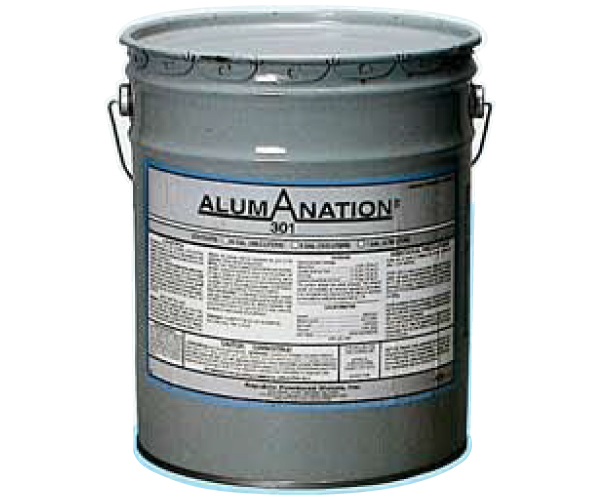

アルマネーション301
高品質のアスファルトを主成分とし、特殊繊維、特殊脂肪族溶剤及び特殊混和剤に、99％以上の純度を有する微細なアルミニウムフレークが多量に配合され、これがアスファルト層を熱線から保護すると共に、独特のシルバー色を出現させます。
| 荷 姿 | 5ガロン（US）／缶 5ガロン＝21.4kg [1ガロン（US）＝3.78] |
|

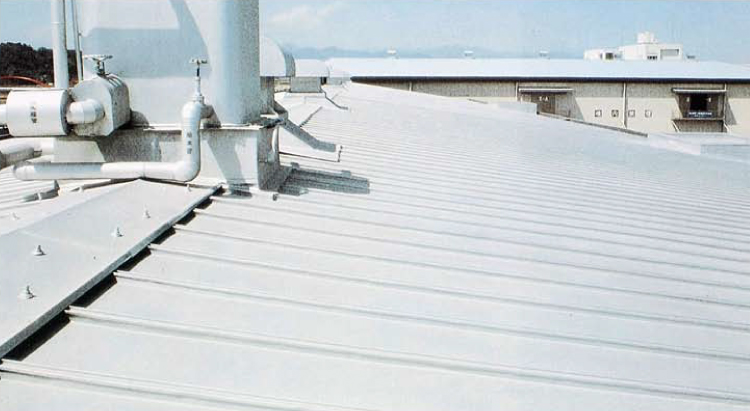

| 用 途 | 工場、倉庫、体育館などの折板・瓦棒・波板鉄板屋根の 防錆・防食・美装・遮熱を必要とする場所。 など |
|
標準塗装仕様（例）
| 新設屋根及び既設屋根（錆発生の少ない屋根） | ||||||
| 工 程 | 塗布量 | 膜 厚 | 塗り重ね 間隔 |
色 | ||
| m²/gal | kg/m² | |||||
| 素地調整 | 油分を除去・4種ケレン清掃 （発錆部アルマネーション#301でタッチアップ） |
|||||
| 上塗 アルマネーション #301 |
8 | 0.53 | 230～250µ | シルバー | ||
塗装機例及び塗装条件
| 1.機 械 | グラコエアレススプレー キング（45：1） 又はブルドック（30：1） |
| 2.ガ ン | グラコエアレススプレーガン（ゴールデンマスチックガン） レバーサクリーン付 |
| 3.チップ | グラコスプレーチップ 163-437～163-537相当ボールチップ 163-439～163-539相当ボールチップ |
| 4.ホース | ホース内径9.0mm又は12.0mm耐圧ホース |
| 5.吐出圧力 | ガン先100kgf/cm²以上 |

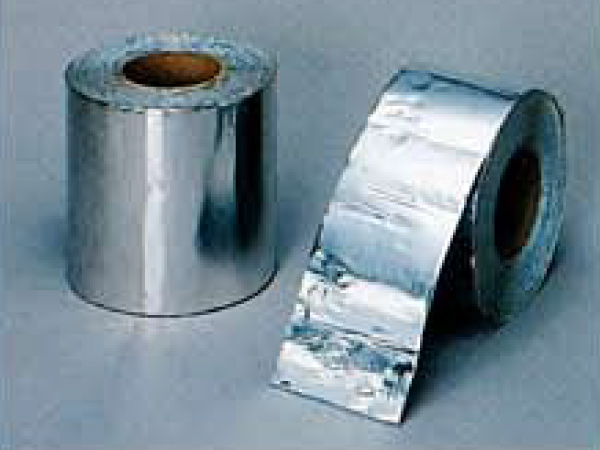

アルマフラッシュ
防水・継面用補修材で、ブチルゴムシート接着層とアルミニウムフォイル保護層より出来ています。
| 巾（cm） | 5 | 7.5 | 10 | 15 | 30 |
| 長さ（m） | 15 | 15 | 15 | 15 | 15 |
| 個（ケース入） | 24 | 16 | 12 | 8 | 4 |
| 用 途 | ○鉄板屋根継目・穴部の補修材として使用。 ○瓦棒ハゼ部・ダクト・ベンチレータ等の 取付部防水補修材として使用。 |
||||
外 壁
屋 根
太陽光発電システム
